Instalação do selo modular | Vedante de tubulações LINK-SEAL | Brasil

INSTALAÇÃO DO SELO MODULAR

Instruções de instalação do vedante de tubulações passantes por paredes de concreto. Realização de furo, retirada do selo modular da caixa, fixação da tubulação, entre outros cuidados e procedimentos.

1

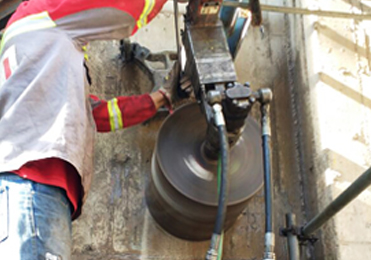

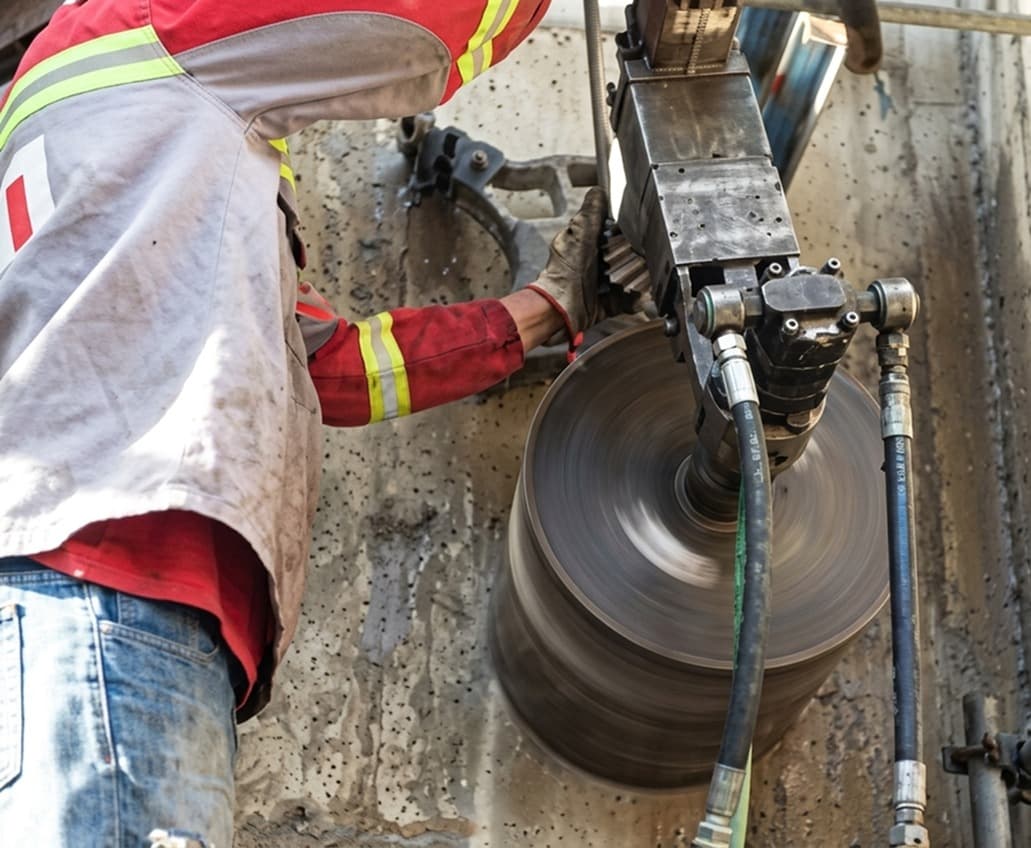

Executando abertura.

2

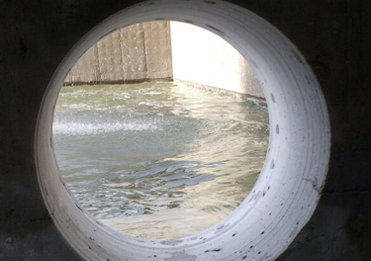

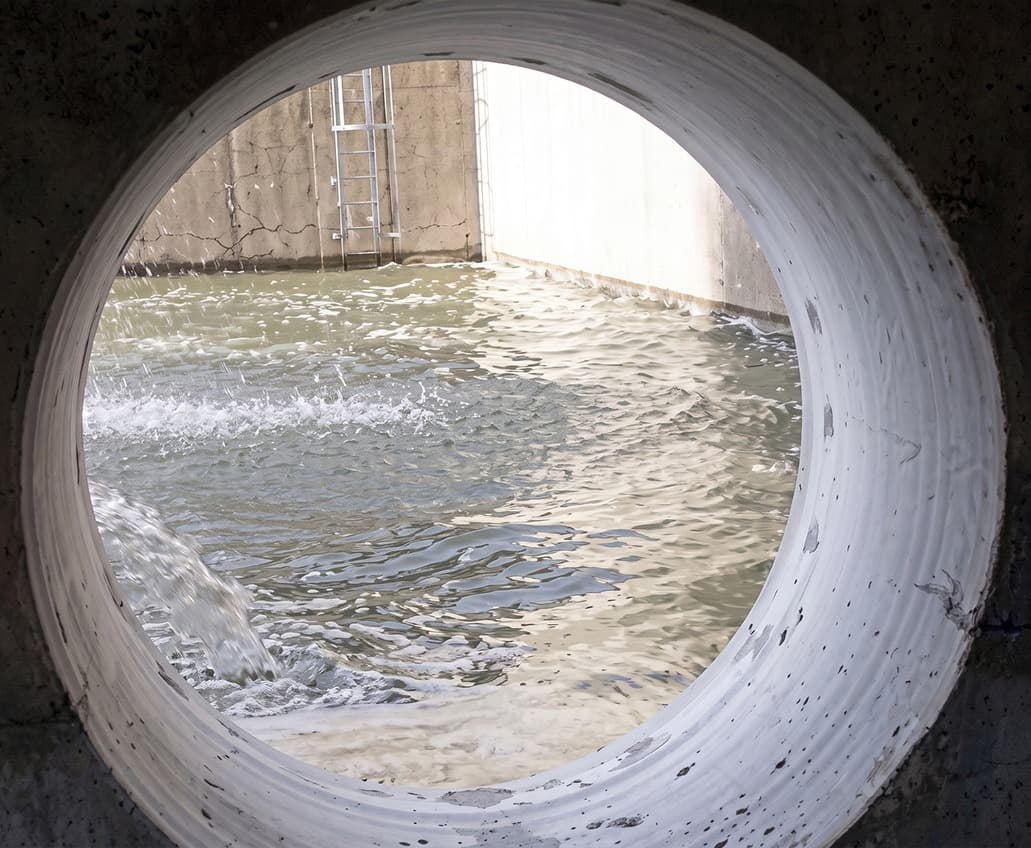

Abertura pronta para a passagem da tubulação.

3

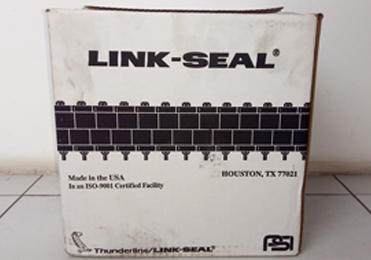

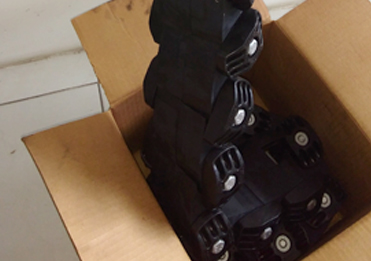

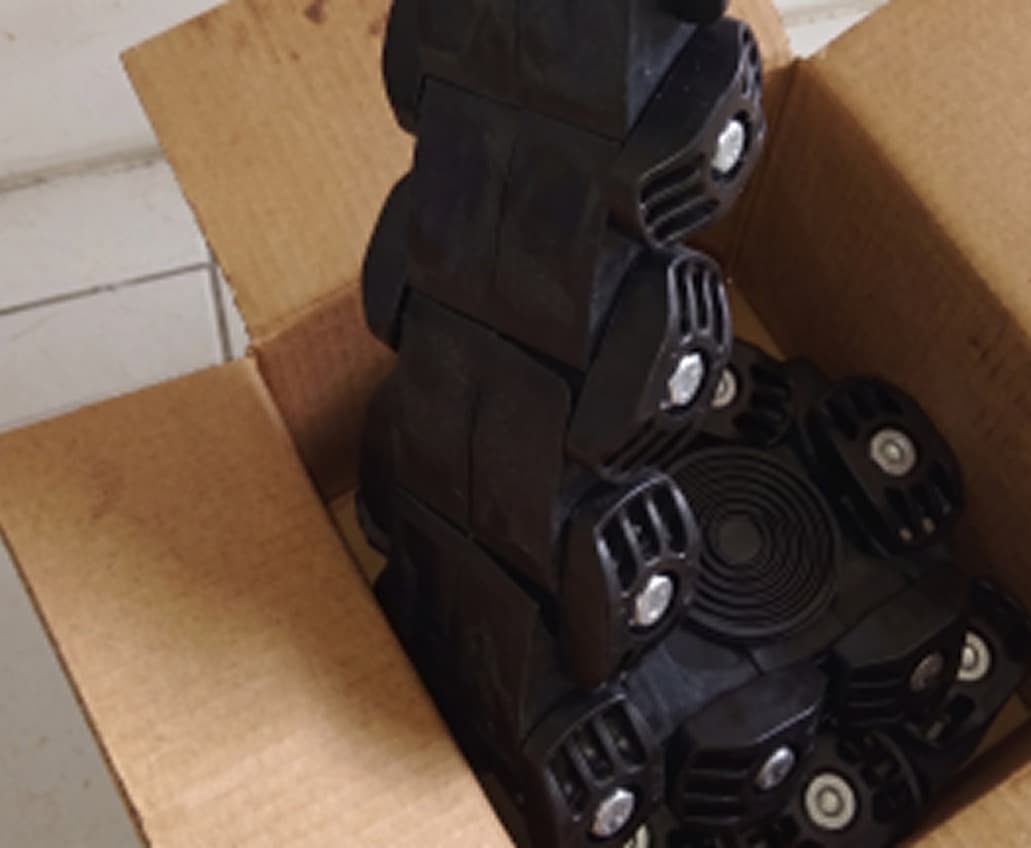

LINK-SEAL® Modular Seals na caixa.

4

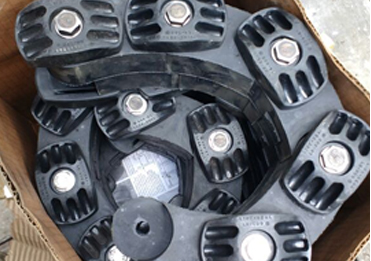

LINK-SEAL® Modular Seals na caixa.

5

LINK-SEAL® Modular Seals na caixa.

6

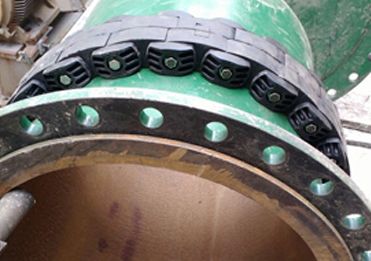

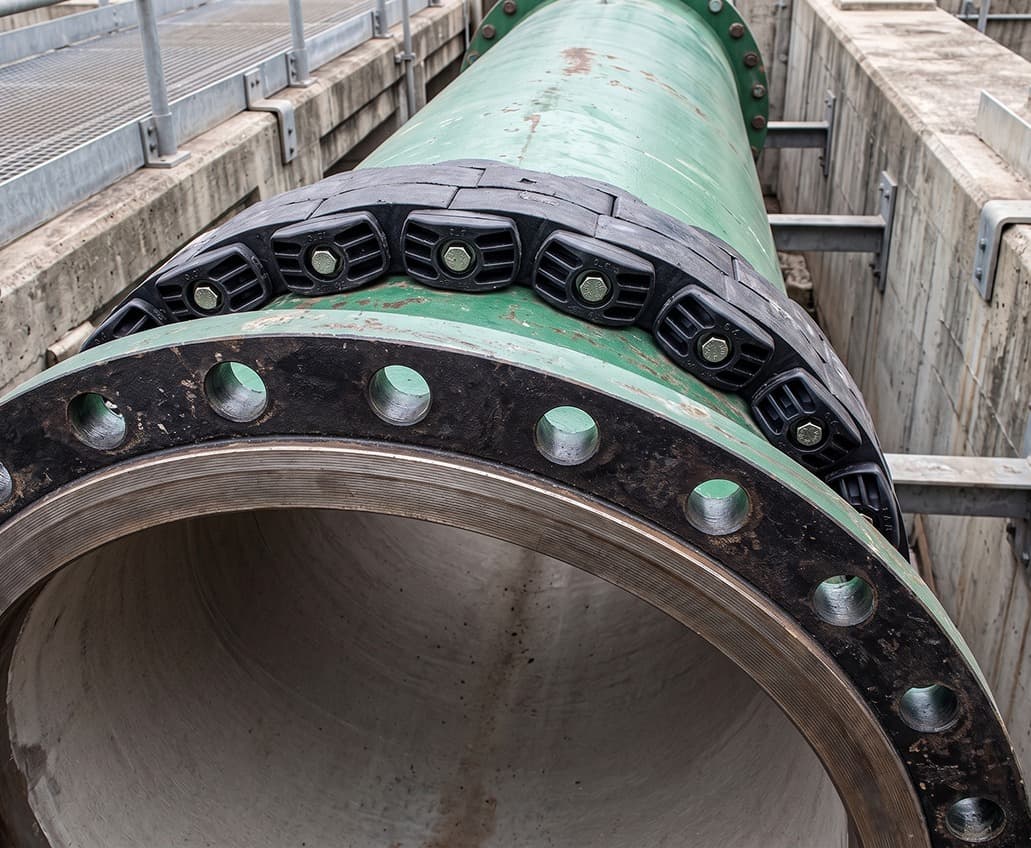

LINK-SEAL® Modular Seals envolvendo a tubulação.

7

Preparando para passar através da abertura.

8

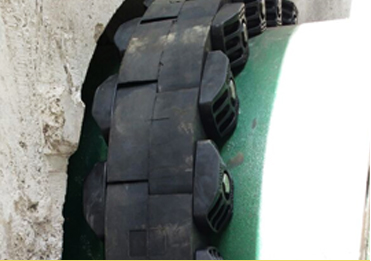

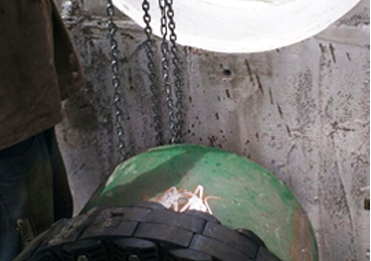

Passando pela abertura.

9

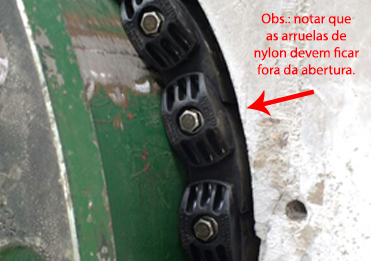

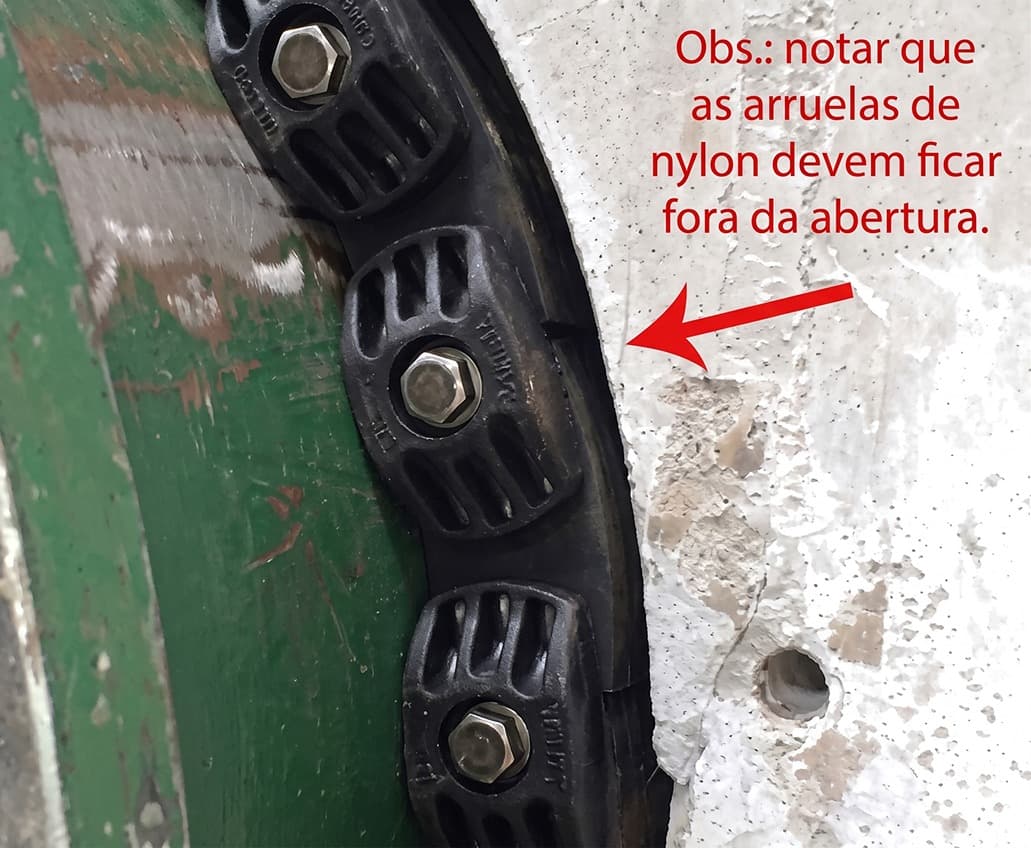

Posicionado e pronto para aperto dos parafusos. Obs.: notar que as arruelas de nylon devem ficar fora da abertura.

10

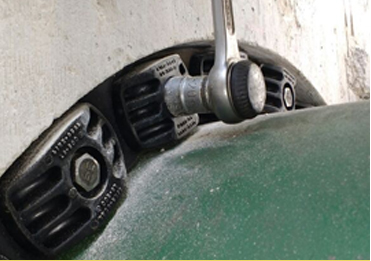

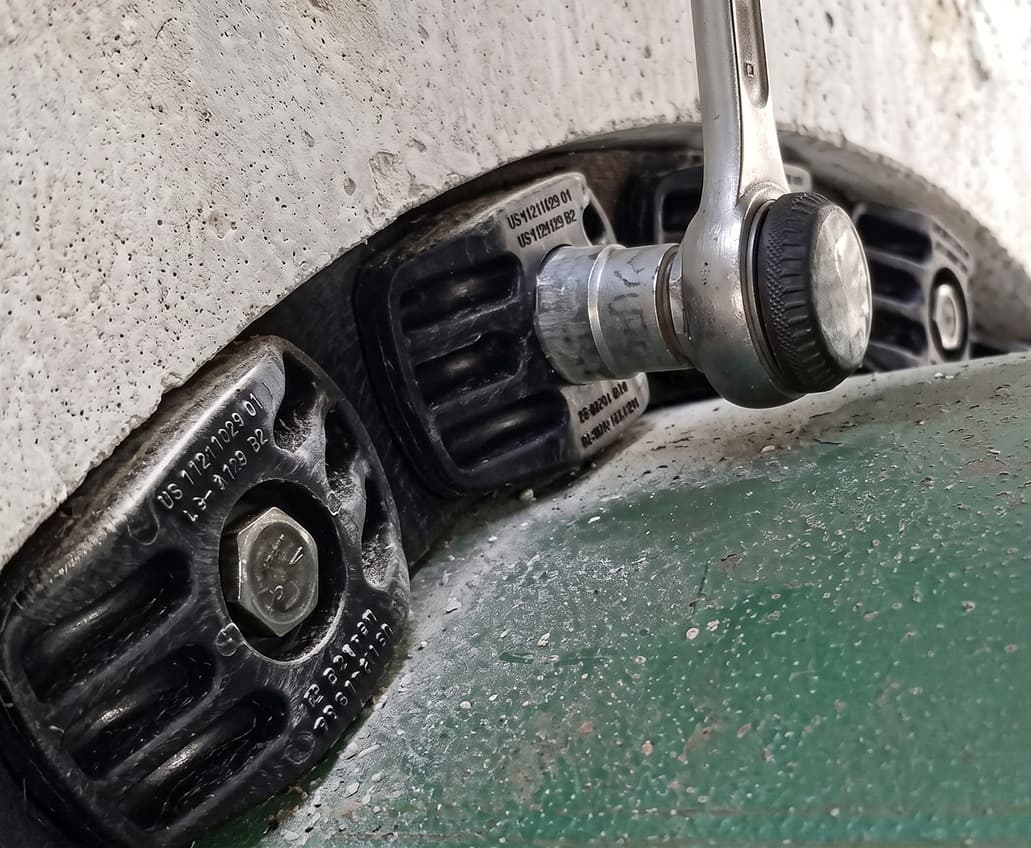

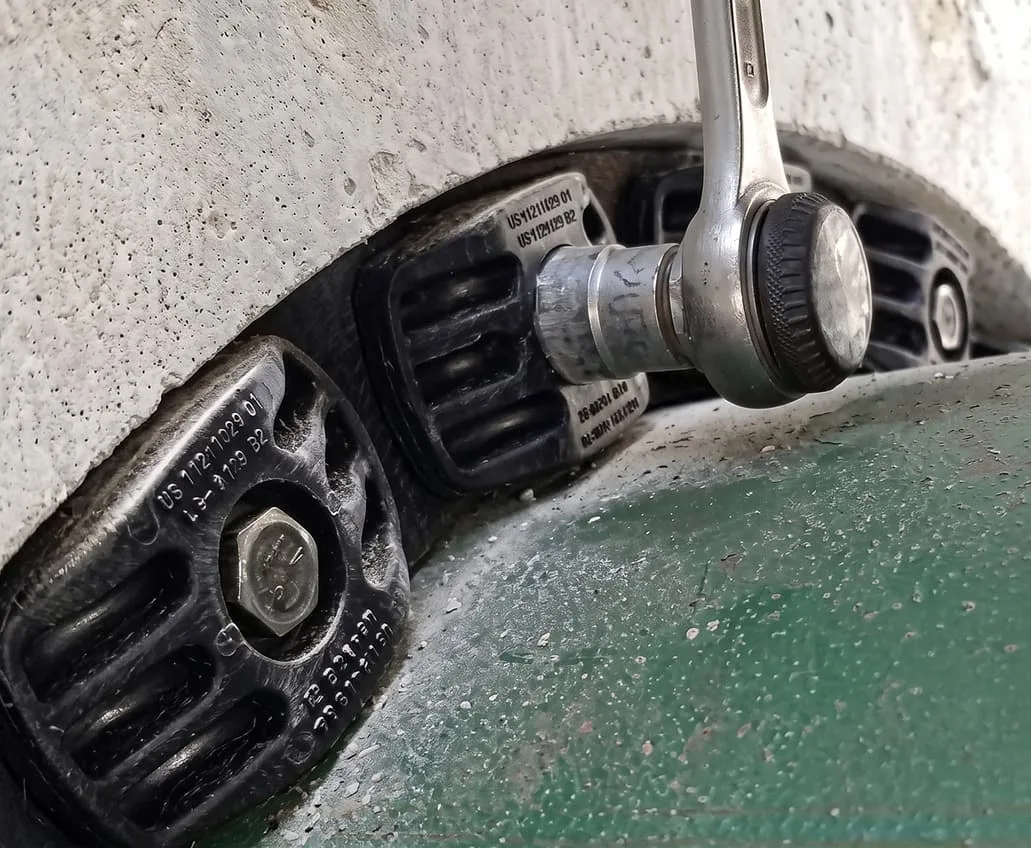

Apertando os parafusos com chave tipo catraca.

11

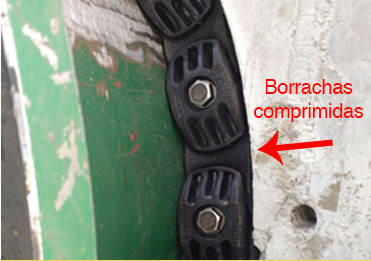

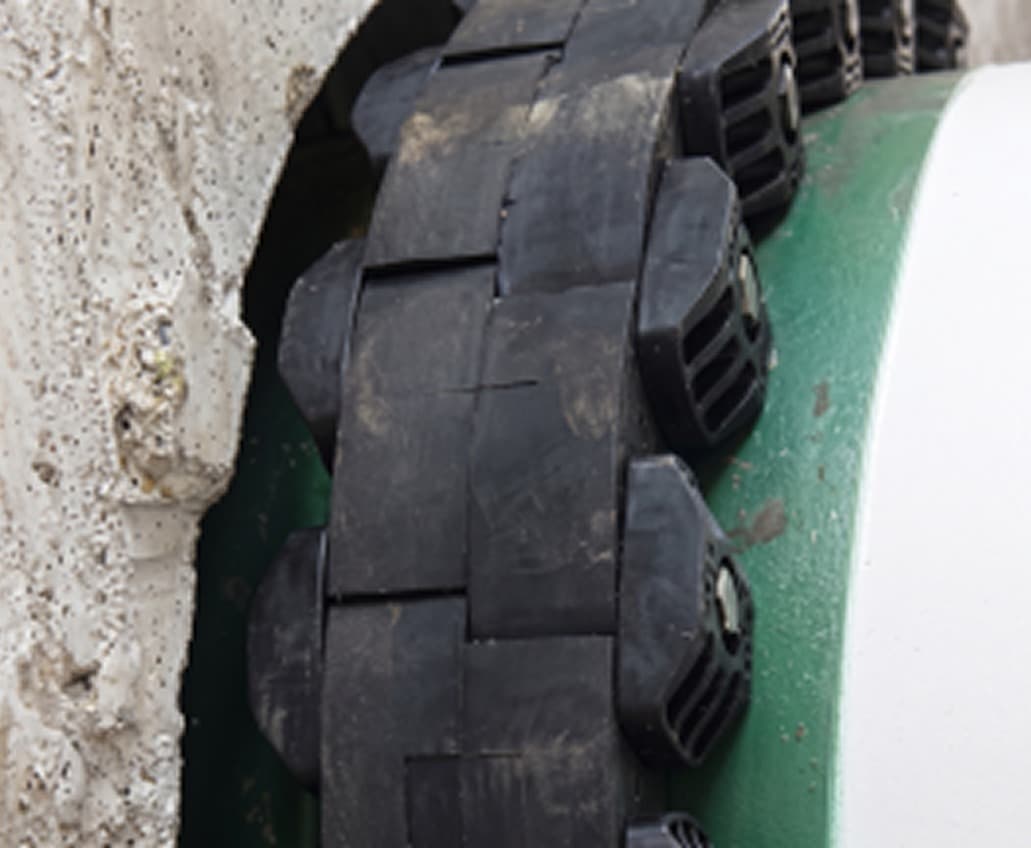

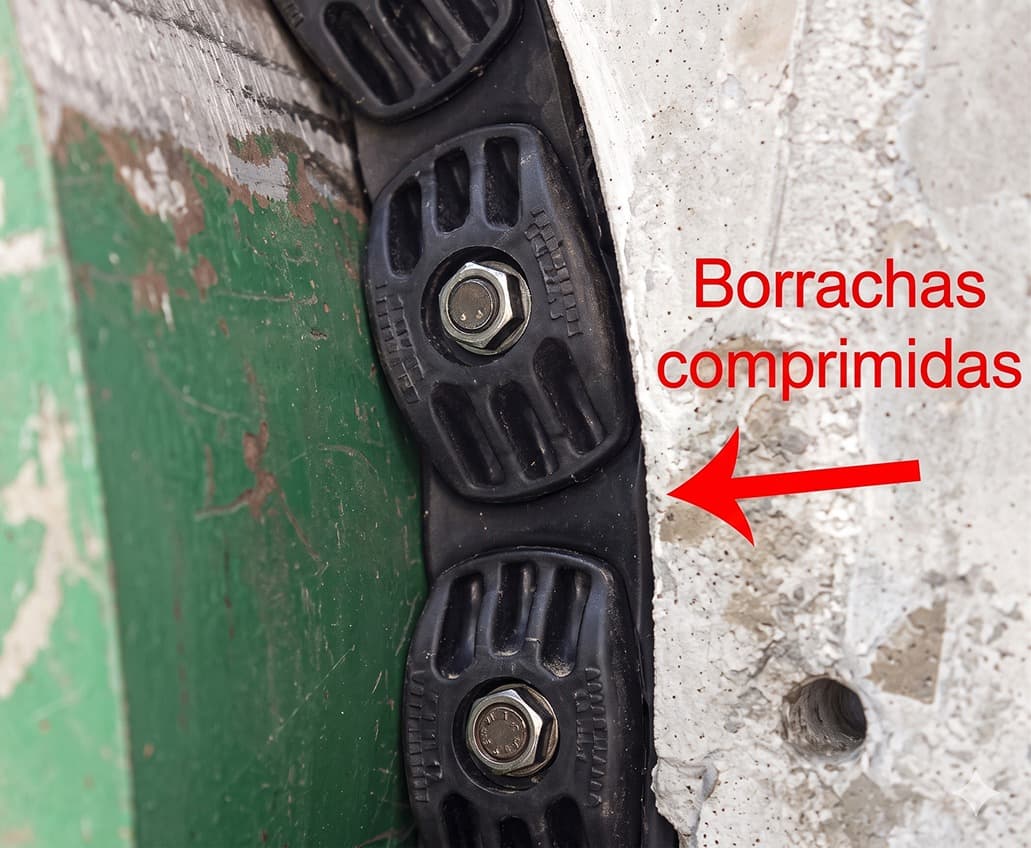

Detalhe do LINK-SEAL® Modular Seals instalado. Notar as borrachas comprimidas. Instalação finalizada.

12

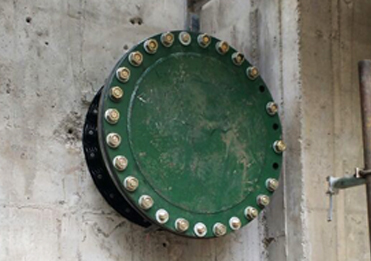

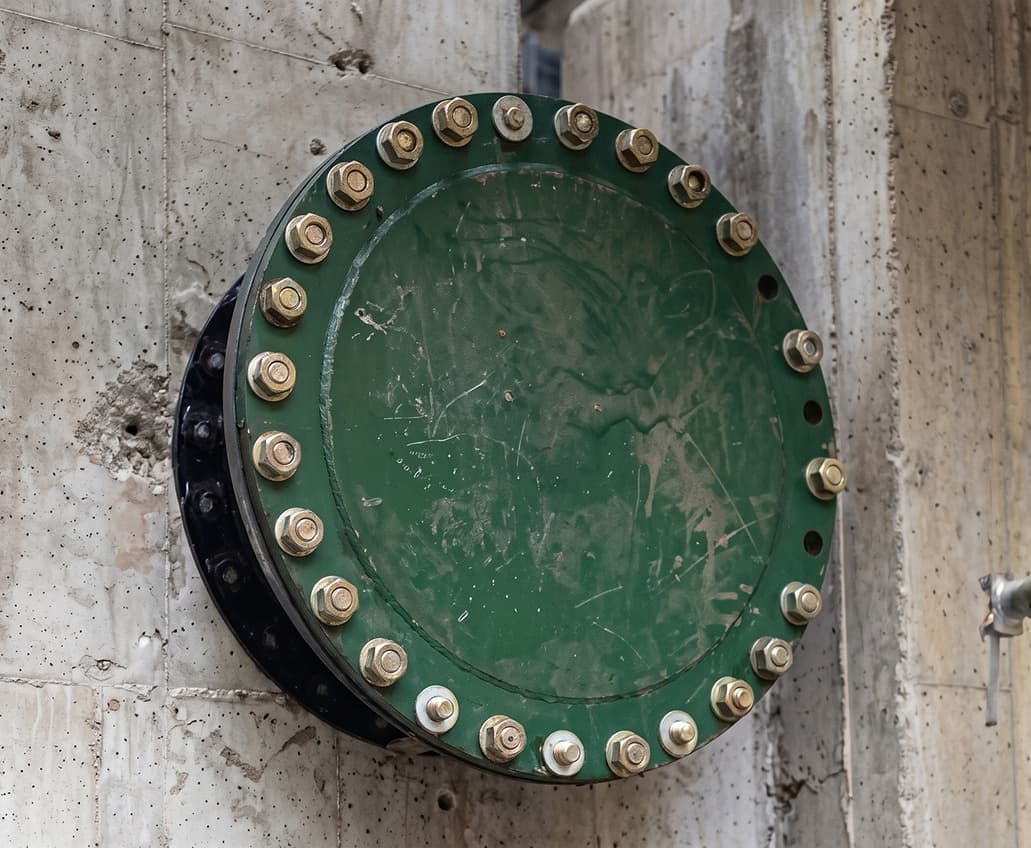

Aspecto final.
